Опис

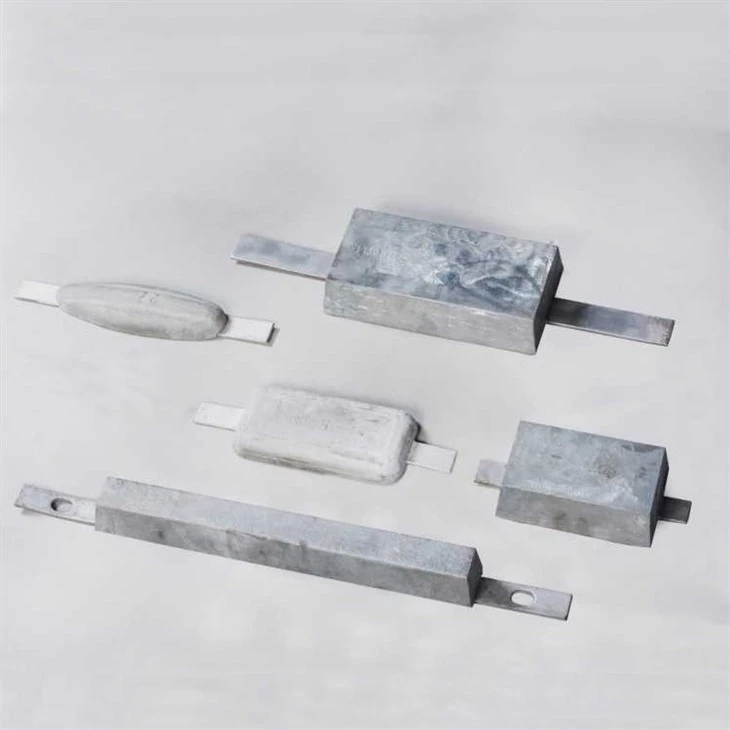

Анода од легуре цинка користи се за заштиту од корозије опреме од челика и легура алуминијума у морској води, укључујући трупове бродова, баластне танкове, кондензаторе измењивача топлоте, цеви итд.
Цинкова анода високе чистоће (тип ИИ) може се користити у земљишту које садржи хлор за заштиту структура, као што је заштита ПЦЦП (преднапрегнуте бетонске цилиндарске цеви). У поређењу са алуминијумском анодом и магнезијумском анодом, погонски напон који обезбеђује цинкова анода је најнижи. Због тога није лако прећи преко заштите, чиме се избегава љуштење антикорозивног слоја и водонична кртост.
Поље апликације
Трупови бродова, баластни танкови, кондензатори измењивача топлоте, цеви итд.
Карактеристике
- Цинк анода је у складу са АСТМБ418 и МИЛ-А-18001К стандардима. Одабиру се сировине чистоће 99,995%. Кроз строгу производњу и процес инспекције, наши производи испуњавају или превазилазе захтеве међународних стандарда.
- Конвенционалне цинкове аноде нису погодне за употребу у окружењима са високим температурама као што су измењивачи топлоте и високотемпературне цеви. Да би решио овај изазов, ТопЦорр је развио специјално формулисану цинк аноду (Тип ИИИ) која се може применити у медијским окружењима од 50 степени до 70 степени са потенцијалним негативним до -900 мВ (у односу на Аг/АгЦлреф.), а тренутна ефикасност прелази 770Амп-хс/кг. Кроз тестове и теренске примене, доказано је да анода може ефикасно да ради у окружењу високе температуре без промене поларитета.
- Као проводник високог напона, цинк има већи електрохемијски негативни потенцијал од других метала. Због тога је мање склон претераној заштити, што доводи до љуштења премаза и оштећења челика високе чврстоће водом.
Хемијски састав
|
Модел |
Ал % |
ЦД % |
Мг % |
Фе % |
Пб % |
Цу % |
остали% |
Зн |
|
АСТМ Б-418 тип |
0.10-0.50 |
0.025-0.070 |
－ |
Мање или једнако 0.0050 |
Мање или једнако 0.0060 |
Мање или једнако 0.0050 |
Мање или једнако 0.10 |
Остатак |
|
АСТМ Б-418 тип |
Мање или једнако 0.0050 |
Мање или једнако 0.0030 |
－ |
Мање или једнако 0.0014 |
Мање или једнако 0.0030 |
Мање или једнако 0.0020 |
－ |
Остатак |
|
МИЛ-А-18001К |
0.10-0.25 |
Мање или једнако 0.001 |
0.05-0.15 |
Мање или једнако 0.002 |
Мање или једнако 0.006 |
Мање или једнако 0.001 |
Мање или једнако 0.10 |
|
Електрохемијска својства
|
Модел |
Отворени потенцијал -В,СЦЕ |
Затвори потенцијал -В,СЦЕ |
Струјни капацитет Ах/кг |
Тренутна ефикасност% |
|
АСТМ Б-418 тип |
Веће или једнако 1,05 |
Веће или једнако 1.00 |
Веће или једнако 780 |
Веће или једнако 95 |
|
АСТМ Б-418 тип |
Веће или једнако 1,10 |
Веће или једнако 1,05 |
Веће или једнако 740 |
Веће или једнако 90 |
|
МИЛ-А-18001К |
Веће или једнако 0.88 |
/ |
Веће или једнако 770 |
/ |
Спецификације
Анода за брод (једно језгро)
|
Модел |
Стандардна величина/мм |
Величина језгра/мм |
Нето тежина /кг |
Бруто тежина /кг |
|||
|
A×B×C |
D |
E |
F |
G |
|||
|
ТЦ-ЗН-Х-1 |
800×140×60 |
900 |
45 |
6 |
10 |
38.2 |
40 |
|
ТЦ-ЗН-Х-2 |
800×140×50 |
900 |
45 |
6 |
8 |
32.7 |
34.5 |
|
ТЦ-ЗН-Х-3 |
800×140×40 |
900 |
45 |
6 |
6 |
26.7 |
28.5 |
|
ТЦ-ЗН-Х-4 |
600×120×50 |
700 |
40 |
6 |
8 |
20.4 |
21.6 |
|
ТЦ-ЗН-Х-5 |
400×120×50 |
470 |
35 |
5 |
8 |
13.5 |
14.1 |
|
ТЦ-ЗН-Х-6 |
500×100×40 |
580 |
40 |
5 |
6 |
11.4 |
12.2 |
|
ТЦ-ЗН-Х-7 |
400×100×40 |
460 |
30 |
5 |
6 |
9.1 |
9.6 |
|
ТЦ-ЗН-Х-8 |
300×100×40 |
360 |
30 |
4 |
6 |
6.8 |
7.1 |
|
ТЦ-ЗН-Х-9 |
250×100×40 |
310 |
30 |
4 |
6 |
5.6 |
5.8 |
|
ТЦ-ЗН-Х-10 |
180×70×40 |
230 |
25 |
4 |
6 |
2.5 |
2.7 |
Анода за брод (двојезгро)
|
Модел |
Стандардна величина/мм |
Величина језгра/мм |
Нето тежина /кг |
Бруто тежина /кг |
|||
|
A×B×C |
D |
E |
F |
G |
|||
|
ТЦ-ЗН-Х-11 |
300×150×50 |
360 |
30 |
4 |
6 |
14.8 |
15.4 |
|
ТЦ-ЗН-Х-12 |
300×150×40 |
360 |
30 |
4 |
6 |
11.8 |
12.4 |
Анода за брод (тип са вијцима)
|
Модел |
Стандардна величина/мм |
Величина језгра/мм |
Нето тежина /кг |
Бруто тежина /кг |
|||
|
A×B×C |
D |
E |
F |
G |
|||
|
ТЦ-ЗН-Х-13 |
300×150×50 |
250 |
50 |
3 |
10 |
14.8 |
15 |
|
ТЦ-ЗН-Х-14 |
300×150×40 |
250 |
50 |
3 |
10 |
11.8 |
12 |
Анода за резервоаре за баластну воду
|
Модел |
Стандардна величина/мм |
Величина језгра/мм |
Нето тежина /кг |
Бруто тежина /кг |
||||
|
A×（B1+B2）×C |
D |
E |
F |
G |
H |
|||
|
ТЦ-ЗН-Т-1 |
500×（115+135）×130 |
800 |
50 |
6 |
40 |
60 |
56.9 |
59.3 |
|
ТЦ-ЗН-Т-2 |
1500×（65+75）×70 |
1800 |
— |
ϕ16 |
20 |
40 |
50 |
53.1 |
|
ТЦ-ЗН-Т-3 |
500×（110+130）×120 |
800 |
50 |
6 |
40 |
60 |
50 |
52.4 |
|
ТЦ-ЗН-Т-4 |
1000×（58.5+78.5）×68 |
1300 |
— |
ϕ16 |
20 |
40 |
31.6 |
34 |
|
ТЦ-ЗН-Т-5 |
800×（56+74）×65 |
1100 |
— |
ϕ16 |
20 |
40 |
23 |
25 |
|
ТЦ-ЗН-Т-6 |
1150×（48+54）×51 |
1450 |
— |
ϕ12 |
15 |
35 |
20.5 |
21.9 |
|
ТЦ-ЗН-Т-7 |
250×（80+100）×85 |
310 |
30 |
4 |
8 |
0 |
13.4 |
13.7 |
|
ТЦ-ЗН-Т-8 |
200×（70+90）×70 |
260 |
30 |
3 |
8 |
0 |
7.8 |
8 |
|
ИКС-ЗН-Т-7 и ИКС-ЗН-Т-8 су равно везане аноде ИКС-ЗН-Т-2, ИКС-ЗН-Т-4, ИКС-ЗН-Т-5, ИКС-ЗН-Т-6 анодна гвоздена стопа је округла челична . |
||||||||
Анода за морску структуру
|
Модел |
Стандардна величина/мм |
Величина језгра са навојем /мм |
Величина равног језгра/мм |
Нето тежина /кг |
Бруто тежина /кг |
|||||
|
A×（B1+B2）×C |
D |
F |
G |
D |
E |
F |
G |
|||
|
ТЦ-ЗН-И-1 |
1000×（115+135）×130 |
1250 |
18 |
45 |
1250 |
40 |
8 |
45 |
114.1 |
116.5 |
|
ТЦ-ЗН-И-2 |
750×（115+135）×130 |
1000 |
16 |
45 |
1000 |
40 |
6 |
45 |
86 |
87.5 |
|
ТЦ-ЗН-И-3 |
500×（115+135）×130 |
750 |
16 |
45 |
750 |
40 |
8 |
45 |
56.9 |
58 |
|
ТЦ-ЗН-И-4 |
500×（105+135）×100 |
750 |
16 |
35 |
750 |
40 |
6 |
35 |
41.9 |
43 |
Анода система за хлађење (тип траке)
|
Модел |
Стандардна величина/мм |
Величина језгра/мм |
Нето тежина /кг |
Бруто тежина /кг |
|||
|
A×（B1+B2）×C |
D |
E |
F |
G |
|||
|
ТЦ-ЗН-Е-1 |
500×（115+135）×130 |
620 |
50 |
6 |
10 |
56.9 |
58.3 |
|
ТЦ-ЗН-Е-2 |
1000×（80+100）×80 |
1200 |
30 |
6 |
8 |
50 |
51.7 |
|
ТЦ-ЗН-Е-3 |
500×（105+135）×100 |
620 |
40 |
6 |
10 |
42 |
43.2 |
|
ТЦ-ЗН-Е-4 |
500×（80+100）×80 |
620 |
30 |
6 |
8 |
24.8 |
25.6 |
|
ТЦ-ЗН-Е-5 |
400×（110+120）×50 |
500 |
35 |
4 |
6 |
15.8 |
16.3 |
|
ТЦ-ЗН-Е-6 |
300×（140+160）×40 |
360 |
60 |
4 |
6 |
12.3 |
13 |
|
ТЦ-ЗН-Е-7 |
200×（90+110）×40 |
250 |
30 |
3 |
6 |
5.5 |
5.7 |
Анода система за хлађење (тип диска)
|
Модел |
Стандардна величина/мм |
Величина језгра/мм |
Нето тежина /кг |
Бруто тежина /кг |
|||||
|
A×B |
C |
D |
E |
F |
H |
G |
|||
|
ТЦ-ЗН-Е-8 |
300×60 |
40 |
80 |
50 |
12 |
6 |
6 |
28.4 |
28.6 |
|
ТЦ-ЗН-Е-9 |
360×40 |
50 |
100 |
70 |
14 |
5 |
6 |
27.3 |
27.6 |
|
ТЦ-ЗН-Е-10 |
300×40 |
40 |
80 |
50 |
12 |
5 |
6 |
18.8 |
19 |
|
ТЦ-ЗН-Е-11 |
200×50 |
35 |
75 |
45 |
10 |
5 |
4 |
10 |
10.2 |
|
ТЦ-ЗН-Е-12 |
180×50 |
35 |
75 |
45 |
10 |
5 |
4 |
8 |
8.1 |
|
ТЦ-ЗН-Е-13 |
120×100 |
30 |
75 |
45 |
10 |
8 |
4 |
6.5 |
6.7 |
Унутрашња анода резервоара
|
Модел |
Стандардна величина/мм |
Величина језгра/мм |
Нето тежина /кг |
Бруто тежина /кг |
||
|
A×（B1+B2）×C |
D |
F |
G |
|||
|
ТЦ-ЗН-Ц-1 |
750×（115+135）×130 |
900 |
16 |
10 |
85.6 |
86.9 |
|
ТЦ-ЗН-Ц-2 |
500×（115+135）×130 |
650 |
16 |
10 |
57 |
58 |
|
ТЦ-ЗН-Ц-3 |
500×（105+135）×100 |
650 |
16 |
10 |
41.9 |
42.9 |
|
ТЦ-ЗН-Ц-4 |
300×（105+135）×100 |
400 |
12 |
10 |
25.3 |
25.6 |
Закопана цевоводна анода
|
Модел |
Стандардна величина/мм |
Величина језгра/мм |
Нето тежина /кг |
Бруто тежина /кг |
|||
|
A×（B1+B2）×C |
D |
E |
F |
G |
|||
|
ТЦ-ЗН-П-1 |
1000×（78+88）×85 |
700 |
100 |
16 |
30 |
49.4 |
50.4 |
|
ТЦ-ЗН-П-2 |
1000×（65+75）×65 |
700 |
100 |
16 |
25 |
31.5 |
32.5 |
|
ТЦ-ЗН-П-3 |
800×（60+80）×65 |
600 |
100 |
12 |
25 |
25.5 |
26 |
|
ТЦ-ЗН-П-4 |
800×（55+64）×60 |
500 |
100 |
12 |
20 |
20 |
20.4 |
|
ТЦ-ЗН-П-5 |
650×（58+64）×60 |
400 |
100 |
12 |
20 |
16.6 |
16.9 |
|
ТЦ-ЗН-П-6 |
550×（58+64）×60 |
400 |
100 |
12 |
20 |
14 |
14.3 |
|
ТЦ-ЗН-П-7 |
600×（52+56）×54 |
460 |
100 |
12 |
15 |
12.1 |
12.5 |
|
ТЦ-ЗН-П-8 |
600×（40+48）×45 |
360 |
100 |
12 |
15 |
8.2 |
8.5 |
